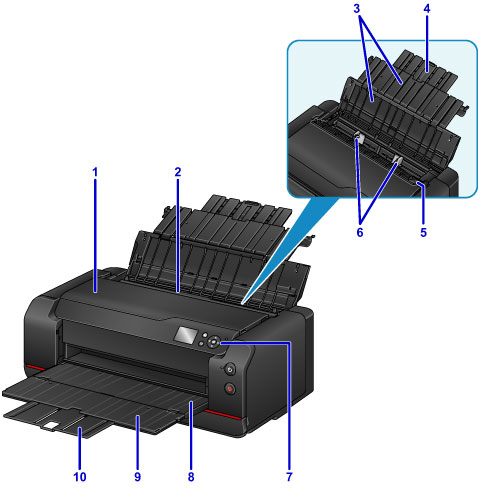

Přední část

(1) horní kryt

Otevřete, chcete-li vyjmout papír, který uvnitř uvízl, nebo vyměnit tiskovou hlavu.

(2) horní podavač

Najednou lze vložit i dva a více listů stejného typu a velikosti, přístroj je bude zavádět po jednom.

• Vložení papíru do horního podavače

(3) opěrka papíru

Otevřete při vkládání papíru do horního podavače.

(4) nástavec opěrky papíru

Vysuňte pro vložení papíru do horního podavače.

(5) kryt otvoru podavače

Zabraňuje vniknutí předmětů do otvoru podavače.

Po otevření můžete posunout vodítka papíru. Před tiskem kryt zavřete.

(6) vodítka papíru

Posuňte vodítka tak, aby byla zarovnaná s oběma okraji papíru.

(7) ovládací panel

Umožňuje změnit nastavení tiskárny a ovládat ji.

• Ovládací panel

(8) výstupní zásobník na papír

Zde jsou vysouvány výtisky. Před tiskem přihrádku otevřete.

(9) nástavec výstupního zásobníku

Po vytažení slouží jako opěrka vysunutého papíru.

(10) podpěra pro výstup papíru

Po vytažení slouží jako opěrka vysunutého papíru.

(11) Kontrolka ZAPNOUT (ON)

Po zapnutí tiskárny nejprve bliká a pak svítí.

(12) Tlačítko ZAPNOUT (ON)

Zapne nebo vypne napájení.

• Zapnutí a vypnutí tiskárny

(13) Tlačítko Zastavit (Stop)

Zruší probíhající tiskovou úlohu.

(14) zarážka pro dodávku inkoustu

Pokud zarážka pro dodávku inkoustu v dolní části tiskárny vyčnívá, zobrazí se chybová zpráva a tiskárna přestane pracovat. Dávejte pozor na zarážku pro dodávku inkoustu a nainstalujte tiskárnu na rovný povrch.

(15) kryt nádržek

Otevřete při výměně nádržek s inkoustem.

• Výměna nádržek s inkoustem
